Prirobnični raztezni spoji (znani tudi kot prirobniški raztezni spoji ali prirobnični raztezni spoji) so pomemben kompenzacijski element v cevovodnih sistemih. Uporabljajo se predvsem za absorpcijo aksialnih, bočnih ali kotnih premikov, ki jih povzročajo temperaturne spremembe, mehanske vibracije ali posedanje temeljev, hkrati pa ohranjajo tesnost in stabilnost cevovodnega sistema.
Osnovna struktura in funkcionalne komponente
Prirobnični ekspanzijski spoji so običajno sestavljeni iz naslednjih ključnih komponent:
1. Odsek ohišja cevi: izdelan iz ogljikovega jekla, nerjavečega jekla ali legiranega jekla, z varjenimi prirobnicami na obeh koncih za povezovanje cevovodov in zložljivim mehom ali strukturo tulca na sredini.
2. Raztezni element: raztezni spoji-tipa meha temeljijo na elastični deformaciji več plasti kovinskih valov, da se doseže kompenzacija premika; dilatacijski spoji-tipa sleeve absorbirajo premike z relativnim drsenjem notranjih in zunanjih cevi (ki zahtevajo polnjenje s tesnilnimi materiali, kot je grafitno tesnilo).
3. Omejevalna naprava: V prirobničnih razteznih spojih je največja raztezna količina nadzorovana s kombinacijo vijakov in matic, da se prepreči prekomerno raztezanje ali stiskanje, ki bi lahko povzročilo strukturno okvaro.
4. Tesnilni sistem: vključuje gumijaste tesnilne obroče, PTFE puše ali kovinska spiralno navita tesnila, ki preprečujejo puščanje medija.
Načelo delovanja
1. Kompenzacija aksialnega premika: Ko se cevovod razširi zaradi toplote, je meh stisnjen ali pa notranja cev tulca zdrsne navzven, kar absorbira raztezek; ko se zaradi ohlajanja skrči, se meh odbije ali pa se tulec vrne v prvotni položaj.
2. Prilagoditev bočnemu odmiku: Prek mehanizmov tečajev ali univerzalnih spojnih konstrukcij je dovoljeno, da se cevovod odkloni pod določenim kotom v vodoravni ravnini.
3. Mehanizem za zmanjšanje vibracij in hrupa: Prilagodljiva struktura meha učinkovito ublaži valove vodnega kladiva, ki nastanejo pri zagonu in izklopu-črpalke in ventila. Dejanski podatki meritev kažejo, da lahko namestitev dilatacijskih spojev zmanjša amplitudo vibracij v cevovodu za več kot 60 %.
4. Funkcija mejne zaščite: Ko premik preseže projektno vrednost, se mejni vijaki dotaknejo prirobnice in tvorijo togo omejitev.
Aplikacije in tehnični parametri
1. Ogrevalni cevovodni sistem: Kromirani mehi iz ogljikovega jekla so izbrani za delovne temperature, manjše ali enake 350 stopinjam, nazivni tlak PN16-PN25.
2. Inženiring oskrbe z vodo in odvodnjavanja: gumijasti ekspanzijski spoji se običajno uporabljajo v čistilnih napravah; so odporni-na korozijo in lahko kompenzirajo kote do 15 stopinj.
3. Posebna industrijska okolja: Naftovodi imajo zasnovo rokavov z odprtinami za vbrizgavanje masti, mast za tesnjenje pod visokim{1}}tlakom pa se občasno vbrizga, da se ohrani tesnjenje.

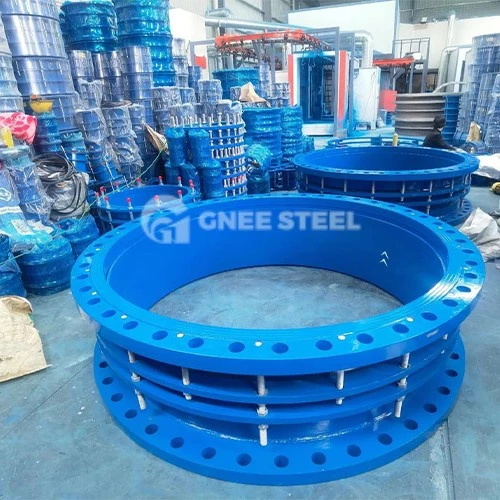

Prilagodljiv raztezni spoj s prirobnico naprodaj
