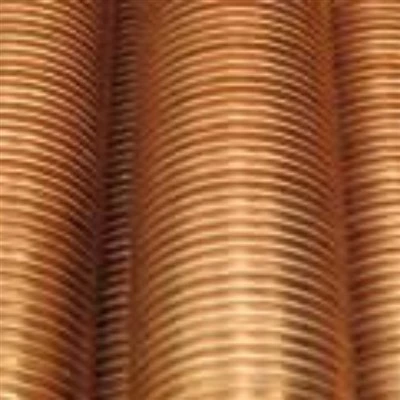

Narebričena integrirana bakrena cev z nizkim rebrom

Kaj je narebričena cev z nizkim rebrom?

Narebričena cev z nizkimi rebri se nanaša na vrsto cevi izmenjevalnika toplote, ki ima narebričeno površino in nizka rebra. Narebričenje je proizvodni postopek, pri katerem se na površino doda vzorec majhnih grebenov ali utorov, da se zagotovi boljši oprijem ali poveča prenos toplote.

Postopek izdelave narebričene nizko rebraste cevi:

Rebra se iz zunanje stene navadnih cevi odvaljajo s prehodnim valjem. Cevi in ​​rebra so v istem kosu cevi. Imenujemo jo rebrasta cev tipa "N".

V primeru narebričenih cevi z nizkimi rebri se postopek narebričevanja izvede na zunanji površini cevi. Namen narebričenja je povečati površino cevi, kar poveča učinkovitost prenosa toplote. Narebričen vzorec ustvarja turbulenco v tekočini, ki teče skozi cev, kar izboljša izmenjavo toplote med tekočino in površino cevi.

Izraz "nizko rebrasti" se nanaša na vrsto plavuti, ki se uporablja na cevi. Nizke plavuti so običajno manjše in imajo manjšo gostoto plavuti v primerjavi z visokimi plavutmi. Nižja gostota reber omogoča boljši pretok tekočine in zmanjša padec tlaka v izmenjevalniku toplote.

Material narebričene cevi z nizkimi rebri:

Ogljikovo jeklo, nizkolegirana jekla, nerjaveče jeklo, cev iz zlitin bakra in niklja ASTM B111: brezšivne kondenzatorske cevi iz bakra in bakrovih zlitin ter material za obročke C70600 / C71500 / C12200 / C12100 / C68700 C70600 je enako BFe10-1-1; C71500 je enak BFe30-1-1, aluminijevemu bronu, nikljevim zlitinam, titanu itd.

Narebričene cevi z nizkimi rebri

Narebričene nizko rebraste cevi se običajno uporabljajo v različnih aplikacijah za prenos toplote, kot so klimatske naprave, hlajenje in sistemi za rekuperacijo toplote, ogrevalni sistemi; Prezračevalni sistemi; Hladilni in klimatski sistemi; strojništvo; Avtomobilska proizvodnja; Kemikalije in pertrokemična tehnologija ter tehnologija elektrarn. Še posebej so uporabni v aplikacijah, kjer so potrebni kompaktni izmenjevalniki toplote, saj zagotavljajo večjo površino za prenos toplote znotraj omejenega prostora.

Tipičen obseg narebričenih cevi z nizkimi rebri:

Specifikacije cevi z nizkimi rebri (N plavuti)

Obrat za rebranje: 10 strojev za rebranje;

Dnevna zmogljivost do 3000 metrov; OD cevi: 12,7 mm~25,4 mm

Dolžina cevi: največ 18 metrov.

Višina plavuti: 1,2 mm ~ 2,77 mm

Debelina plavuti: pribl. 0.3 mm

Razmak plavuti: 30 FPI/28 FPI/26 FPI/36 FPI/43 FPI

Zagotovimo lahko vgrajene cevi z nizkimi rebri z odprtinami brez rebrastih odsekov (min. 5 mm) na sredini jedrne cevi ALI upognjene z oblikovanim polmerom upogiba.

Kritik sprejemljivosti narebričene cevi z nizkim rebrom: WOLVERINE / HPT / GEWA-K & GEWA-KS

Pogoj dobave narebričene nizkorebraste cevi:

Integrirana kakovost cevi z nizkimi rebri je zagotovljena s hidrostatičnimi ali pnevmatskimi preskusi, preskusi z vrtinčnimi tokovi in ​​preskusi MARCO za preverjanje konstrukcijskih specifikacij.

Konci cevi so pravokotno rezani, brez robov, znotraj posušeni in očiščeni z zrakom, zunaj prevlečeni z lakom.

Sušilna sredstva so vložena v vsak paket za celinski prevoz.

Na splošno kombinacija narebričenosti in nizkih reber v teh ceveh pomaga izboljšati učinkovitost prenosa toplote in delovanje izmenjevalnikov toplote, zaradi česar so učinkovitejši pri prenosu toplote med tekočinami.
