HFW trdna rebrasta cev, visokofrekvenčno varjena polna rebrasta cev

Kaj je trdna rebrasta cev HFW?

HFW Solid Finned Tubes, okrajšava za High Frequency Welded Helical Spiral Solid Finned Tube. HFW Solid Finned Tubes izdelujejo s vijačnim ovijanjem in neprekinjenim varjenjem rebrnega traku na cev.

Kako izdelati visokofrekvenčno varjeno spiralno rebrasto cev?

Visokofrekvenčna varjena spiralno rebrasta cev uporablja učinek kože in učinek bližine visokofrekvenčnega toka za segrevanje jeklenega traku in zunanje površine jeklene cevi do plastičnega stanja ali taljenja, medtem ko je jekleni trak navit okoli jeklene cevi. Varjenje je končano pod določenim pritiskom, ko je jekleni trak navit. Tovrstno visokofrekvenčno varjenje je varjenje na trdni fazi. V primerjavi z inlayjem, spajkanjem (ali splošnim vročim cinkanjem) in drugimi metodami je naprednejši v smislu kakovosti izdelkov (visoka stopnja varjenja reber, do 95 %), produktivnosti in avtomatizacije.

HFW trdna rebrasta cev Velikost in material:

Spiralne trdne rebraste cevi proizvajajo s spiralno ovijanjem neprekinjenega traku rebra na cev. HF uporovno varjenje običajno uporablja frekvenco 400 kHz. Plavut, navit okoli cevi, in neprekinjen zvar. Trak s plavuti je spiralno navit na cev in z visokofrekvenčnim električnim postopkom neprekinjeno privarjen na osnovno cev vzdolž spiralnega korena. Trak plavuti je pod napetostjo in bočno omejen, ko je oblikovan okoli cevi, s čimer se zagotovi, da je trak v močnem stiku s površino osnovne cevi. Neprekinjen zvar se izvede na mestu, kjer se trak rebra najprej začne upogibati okoli premera cevi, z uporabo postopka plinskega obločnega varjenja.

Za določeno velikost cevi je mogoče želeno površino za prenos toplote na enoto dolžine cevi dobiti z določitvijo ustrezne višine rebra, debeline rebra in/ali števila reber na dolžinski meter.

Značilnosti visokofrekvenčno varjenih trdnih rebrastih cevi

1. Zaradi hitre hitrosti varjenja in močnega samohladilnega učinka zvarov ni samo toplotno prizadeto območje majhno, ampak tudi oksidacija ni lahko priti, zato so mikrostruktura in lastnosti zvara zelo dobre.

2. Odpornost proti koroziji, odpornost proti obrabi, nizka kontaktna toplotna odpornost, visoka stabilnost in sposobnost proti pepelu.

3. Veliko območje izmenjave toplote.

Prednosti trdne rebraste cevi HFW:

1. Konfiguracija varjene jeklene rebraste cevi se lahko uporablja za katero koli praktično uporabo izmenjevalnika toplote in je še posebej primerna za uporabo pri visokih temperaturah in visokem tlaku. Pomembni lastnosti te konfiguracije sta učinkovita in uspešna povezava rebra s cevjo v vseh pogojih temperature in tlaka ter sposobnost vzdržati visoke temperature na strani rebra.

2. Neprekinjeno spiralno rebro je pritrjeno na osnovno cev z visokofrekvenčnim električnim uporovnim varjenjem, da se zagotovi učinkovita in toplotno zanesljiva vez.

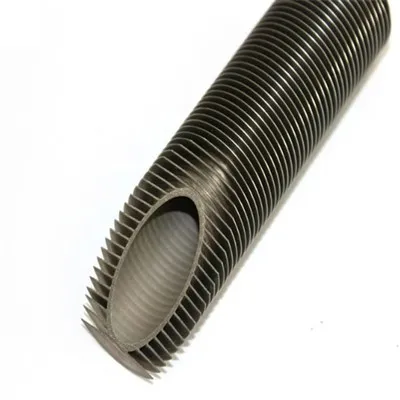

3. Visokofrekvenčno varjene vijačne spiralne trdne rebraste cevi oblikovalcu zagotavljajo visoko toplotno učinkovitost in kompaktne konstrukcijske rešitve za celo vrsto toplotnih izmenjevalnikov, kjer se uporabljajo čisti dimni plini. Spiralno rebraste cevi so izdelane tako v polnem kot v nazobčanem tipu.
