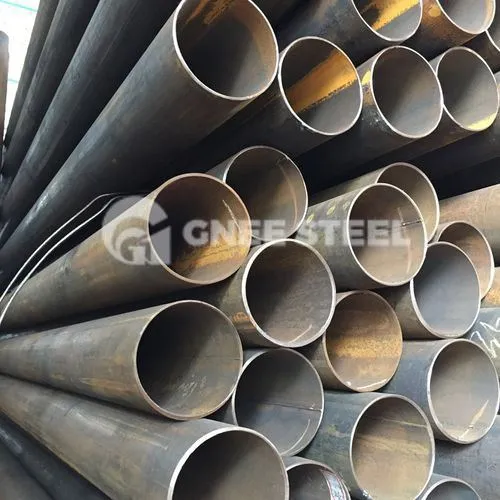

Cev API X42 X46 LSAW
Cev API 5L X42 in X46 LSAW: popolna specifikacija, razredi, proizvodnja in aplikacije (API Spec 5L)
Cevi API 5L X42 L290 in X46 L320 LSAW so glavne cevi z vzdolžnim obločno varjenjem (JCOE) velikega premera, zasnovane za prenos nafte, plina in industrijskih tekočin. Ta članek ponuja popolnoma preverjene tehnične podatke, pravila izdelave, klasifikacijo PSL, kemijske in mehanske lastnosti, inšpekcijske standarde in resnične inženirske aplikacije.
1. Definicija jedra in standardna osnova cevi API X42 / X46 LSAW
1.1 Kaj je cev LSAW (JCOE ravna potopljena obločno varjena cev)
LSAW je kratica za Longitudinal Submerged Arc Welded pipe, imenovano tudi cev JCOE po postopku oblikovanja: jeklena plošča, upognjena v J-obliko, C-obliko, O-obliko, hladno raztezanje za sprostitev preostale napetosti, nato dvostransko obločno varjenje. Je primarna proizvodna rešitev za cevi velikega premera API 5L, ki se običajno proizvajajo od 16 in do 60 v OD, odvisno od zmogljivosti mlina, z večjo natančnostjo dimenzij in stabilnim delovanjem zvara v primerjavi s spiralno varjenimi cevmi SSAW.
Veljavni proizvodni standard: Specifikacija API 5L (najnovejša izdaja), z ISO 3183 kot mednarodnim enakovrednim standardom, kitajski domači standard GB/T 9711 za izvozne projekte.
1.2 Razlaga kode razreda: X42=L290 proti X46=L320
API 5L X42 (ISO L290): Nizko-srednje trdna vodna cev. Številka "42" se nanaša na najmanjšo mejo tečenja 42.100 psi (290 MPa), najmanjšo natezno trdnost 60.200 psi (415 MPa).
API 5L X46 (ISO L320): Stopnja nadgradnje srednje moči. Številka "46" predstavlja najmanjšo mejo tečenja 46.400 psi (320 MPa), najmanjšo natezno trdnost 63.100 psi (435 MPa).
Oba razreda sta nizkoogljično mikrolegirano ogljik-manganovo jeklo, z mikrolegiranimi dodatki Nb, V in Ti (skupni element mikrozlitine manj kot ali enako 0,15 %), brez komponent molibdena ali kroma in niklja iz nerjavnega jekla. Njihova mikrostruktura je v glavnem sestavljena iz igličastega ferita in bainita, kar zagotavlja izjemno varljivost in nizkotemperaturno žilavost.
1.3 Dve ravni specifikacij izdelka: PSL1 in PSL2
Vse cevi X42/X46 LSAW so razdeljene na PSL1 (osnovni razred) in PSL2 (strogi inženirski razred) v skladu s specifikacijo API 5L (najnovejša izdaja), z jasno mejo glede kemijskih omejitev, mehanskega testiranja in primernosti delovnega okolja:
| Primerjalni predmet | Cev API 5L PSL1 LSAW | Cev API 5L PSL2 LSAW |
|---|---|---|
| Pripona za dostavo je na voljo | R (samo kot valjani) | N (Normalizirano), M (TMCP), Q (Kaljeno in temperirano), S (Sour Service, ki se ujema z N/M/Q) |
| Elementi obveznega pregleda | Hidrostatični preskus, preskus sploščenja, natezni preskus, upogibni preskus | Vsi preskusi PSL1 + udarni preskus CVN Charpy (standard 0 stopinj), DWT Drop Weight Tear Test, dodatne zahteve za NDT in preskus udarca, strogi UT/RT NDT |
| Kemični nadzor | Sproščene zgornje meje P & S | Strožje omejitve elementov nečistoč (nižji maks. P, S), kemične kapice zvarnih kovin so strožje od brezšivnih cevi |
| Priporočeni servisni pogoji | Kopenska nizkotlačna do srednjetlačna, nejedka čista tekočina, brez H₂S |
Priobalni magistralni vodi, hladni arktični cevovod, visokotlačni prenos na dolge razdalje, storitev s kislim H₂S, cevi PSL2, proizvedene z ustreznimi pogoji dobave (M, Q) in dodatnimi zahtevami za storitve s kislim plinom, so lahko v skladu z NACE MR0175 / ISO 15156. |

2. Kemična in mehanska zmogljivost cevi X42 / X46 LSAW (API 5L 47. merilo PSL1)
2.1 Mejne vrednosti standardne kemijske sestave
Vse vrednosti so največji masni delež za varjene cevi LSAW, PSL2 zahteva 10–20 % nižjo mejno vrednost nečistoč:
Ogljik (C): manj kot ali enako 0,28 %
Mangan (Mn): manj kot ali enako 1,30 %
Fosfor (P): manj kot ali enako 0,030 %
Žveplo (S): manj kot ali enako 0,030 %
Nb + V: Manj ali enako 0,06 %
Nb + V + Ti: manj kot ali enako 0,15 %
Opomba: Brez dodajanja molibdenove zlitine za standardno cev X42/X46 LSAW; trdnost in žilavost elementov iz mikrozlitin namesto visoke vsebnosti molibdena.
2.2 Standardni parametri mehanskih lastnosti
| Mehanski indeks | API 5L X42 L290 | API 5L X46 L320 |
|---|---|---|
| Najmanjša meja tečenja (YS) | 290 MPa / 42.100 psi | 320 MPa / 46.400 psi |
| Najmanjša natezna trdnost (TS) | 415 MPa / 60.200 psi | 435 MPa / 63.100 psi |
| Največja dovoljena natezna trdnost | Manjši ali enak 655 MPa / 95.000 psi | Manjši ali enak 655 MPa / 95.000 psi |
| Najmanjši raztezek (Af) | Večji ali enak 21 % | Večji ali enak 21 % |
| Največja meja izkoristka (OD>12,75 in cevi) | Manjši ali enak 495 MPa | Manjši ali enak 495 MPa |
Dodatno pravilo: Za zunanji premer cevi nad 323,9 mm (12,75 palca) je zgornja meja natezne trdnosti 655 MPa obvezna za oba razreda X42 in X46, določeno v členu 9 specifikacije API 5L (najnovejša izdaja).
3. Celoten razpon specifikacij za dobavo za cevi X42 in X46 LSAW
3.1 Razpored velikosti in debeline stene
Zunanji premer (OD): 16 palcev – 56 palcev (osnovni proizvodni obseg LSAW)
Razpored debeline stene: SCH10, SCH20, SCH STD, SCH40, SCH60, SCH80, SCH XS, SCH XXS, SCH120, SCH160, na voljo je debelina stene po meri
Standardna dolžina: naključna dolžina 5–12 m, fiksna dolžina reza 6 m (20 čevljev), 12 m (40 čevljev); kratke dolžine po meri 3 m je mogoče prilagoditi
3.2 Vrste koncev cevi in površinski protikorozijski premazi
Zaključki koncev cevi:Ravno rezani konci, poševno varjeni konci, navojni/vijačeni konci; vsi konci cevi so zaščiteni s plastičnimi ali jeklenimi končnimi pokrovi, da preprečite poškodbe med transportom.
Možnosti zunanjega in notranjega premaza:3LPE troslojni polietilen, FBE fuzijski epoksi, črna barva proti rjavenju, lak iz sintetične smole (alkid, uretan, epoksi ester); Cevi, obrobljene s CRA, se lahko dobavijo kot izbirna rešitev, odporna proti koroziji, za zahtevne storitve.
3.3 Certifikati o kvalifikacijah in testih mlina
Vse pošiljke cevi X42/X46 LSAW imajo celotno inšpekcijsko dokumentacijo, ki je v skladu z mednarodnimi standardi certificiranja materialov:
MTC Mill Test Certificate EN 10204 3.1 (tovarniško poročilo o samokontroli)
EN 10204 3.2 (poročilo neodvisnega nadzornega inšpekcijskega pregleda tretje osebe za vrhunske storitvene projekte na morju in kislih plinih)
Kemični analizni list, poročilo o mehanskem nateznem/udarnem preskusu, zapis ultrazvočnega preskusa NDT, dnevnik preskusa hidrostatičnega tlaka
4. Zakaj izbrati cev API 5L X42/X46 LSAW?
Visoka dimenzijska natančnost
Odlična celovitost zvara
Vrhunska nizkotemperaturna žilavost
Stroškovno učinkovito za cevovode na dolge razdalje
Združljivo s podlogo 3LPE, FBE in CRA
Na voljo v PSL1 in PSL2
5. Scenariji industrijske uporabe za cev X42 / X46 LSAW
5.1 API 5L X42 L290 Glavne aplikacije LSAW (PSL1 in PSL2)
Srednjetlačni kopenski zbiralni cevovodi za surovo nafto in zemeljski plin
Mestni komunalni daljnovodi zemeljskega plina
Nizkotlačni do srednjetlačni dovodni cevovodi petrokemične tekočine
Podzemni cevovodi velikega premera za oskrbo in distribucijo vode
5.2 Glavne aplikacije API 5L X46 L320 LSAW (prednost PSL2)
Visokotlačni glavni daljnovodi za prenos nafte in plina na velike razdalje
Projekti podmorskih cevovodov za plitvo vodo na morju
Zakopani energetski cevovodi za Arktiko in hladno regijo (zahteva preskus udarca PSL2 CVN)
Cevovodi za kislo nafto in plin z medijem H₂S (X46MS / X46QS skladno z NACE)
Cevni sistemi za visokotlačne procesne tekočine v rafineriji

OD, debelina stene, dolžina in rešitve za prevleko po meri za projekte cevovodov.
Tovarna API 5L LSAW PIPE

Certifikat cevi API 5L LSAW

EN 10204 3.1/3.2 Na voljo so poročila MTC, NDT in inšpekcija tretjih oseb.
6. Pogosta vprašanja
V1: Kakšna je razlika med cevjo API 5L X42 L290 in X46 L320 LSAW?
A1: Vrzel jedra je v tečenju in natezni trdnosti. Najmanjša meja tečenja X42 je 290 MPa, X46 nadgradi na 320 MPa z večjo natezno trdnostjo. X42 ustreza splošnim srednjetlačnim nekorozivnim cevovodom z nižjimi stroški; X46 cilja na visokotlačne, nizkotemperaturne in kisle servisne magistralne vode za boljšo žilavost in sposobnost prenašanja tlaka. Oba imata enak proizvodni proces LSAW JCOE in obseg zunanjega premera 16–56 palcev.
V2: Ali se lahko cev API 5L PSL1 X42/X46 LSAW uporablja za naftovode in plinovode za kisli H₂S?
A2: Ne. PSL2 uvaja dodatne zahteve za udarno žilavost in druge dodatne zahteve glede testiranja glede na velikost cevi in specifikacijo.
V3: Ali je cev LSAW enaka spiralno varjeni cevi SSAW?
A3: Ni identično. LSAW (JCOE) proizvaja ravne vzdolžne zvare s hladno ekspanzijsko obdelavo, večjo dimenzijsko natančnostjo in boljšo odpornostjo proti utrujenosti zvarov za glavne energetske vode. Spiralna cev SSAW ima dolg spiralni zvar, nižje proizvodne stroške, večinoma se uporablja za komunalno vodo, kanalizacijo in nizkotlačne začasne cevovode namesto kritičnih naftovodov in plinovodov.
V4: Ali so cevi API 5L X42/X46 LSAW material iz nerjavečega jekla?
A4: Napačno. X42 in X46 sta jekla za cevi z nizko vsebnostjo ogljika in mangana z ojačitvenimi elementi iz mikrozlitine Nb/V/Ti v sledovih, brez komponent iz zlitine kroma in niklja iz nerjavečega jekla. Cevi iz nerjavečega jekla sledijo standardom ASTM A312/A409 namesto specifikacij za cevovod API 5L.
V5: Katere obvezne preizkuse mora prestati cev PSL2 X46 LSAW v skladu s specifikacijo API 5L (najnovejša izdaja)?
A5: Seznam popolnih inšpekcijskih pregledov PSL2 vključuje 100-odstotni hidrostatični preskus, preskus sploščenja, natezni preskus, pregled koreninskih upogibov in vodenih upogibnih zvarov, 0-stopinjski CVN Charpyjev udarni preskus (telo preskusne cevi, zvar in območje toplotnega vpliva HAZ), preskus trganja DWT pri padcu teže, ultrazvočni pregled, kot določa API 5L, poročilo o kemični analizi taljenja.
V6: Kakšne velikosti zunanjega premera lahko proizvedejo cevi LSAW X42/X46?
A6: Standardni obseg proizvodnje LSAW JCOE OD je od 16 do 56 palcev. Za cevi velikosti pod 16 palcev je ERW elektrouporovno varjena cev ali brezšivna cev SMLS (največ 24 palcev OD) glavna proizvodna možnost po standardu API 5L.
V7: Kateri sistemi premazov so na voljo za glavne cevovode API X42/X46 LSAW?
A7: Običajni zunanji protikorozijski premazi: 3LPE troslojni polietilen, enoslojni FBE fuzijski epoksi, črno olje proti rji in sintetični lak za začasno shranjevanje. Možnosti notranje obloge: navadno golo jeklo, obloga iz cementne malte, obloga iz zlitine, odporne proti koroziji CRA, za projekte s hudo jedko kislo sredino.
V8: Kaj pomenijo priponske kode za dostavo N/M/Q/R/S na cevi X42/X46 LSAW?
R: Kot valjan, uporabno samo za razred PSL1
N: Normalizirano oblikovanje/normalizirano valjanje, samo PSL2
M: Termomehansko kontrolirano valjanje TMCP, samo PSL2
V: Kaljena in kaljena toplotna obdelava, samo PSL2
S: Kislo sredstvo proti H₂S, mora se ujemati z osnovno pripono N/M/Q za cev PSL2
V9: Na kateri standardni dokument se sklicujem za projektiranje cevi X42/X46 LSAW?
A9: Primarni proizvodni in prevzemni standard: Specifikacija API 5L (najnovejša izdaja); enakovredni mednarodni standard ISO 3183; standard za ujemanje dimenzij ASME B36.10M; kisla storitev protikorozijski standard NACE MR0175 / ISO 15156; standard domače proizvodnje GB/T 9711 za izvozne cevi kitajske proizvodnje.
V10: Kakšna je najmanjša stopnja raztezka pri nateznem preskusu cevi X42 in X46 LSAW?
A10: Tako X42 L290 kot X46 L320 imata določen najmanjši raztezek Af 21 % pri nateznem preskusu, ki ga ureja klavzula 9 o mehanskih lastnostih specifikacije API 5L (najnovejša izdaja).
