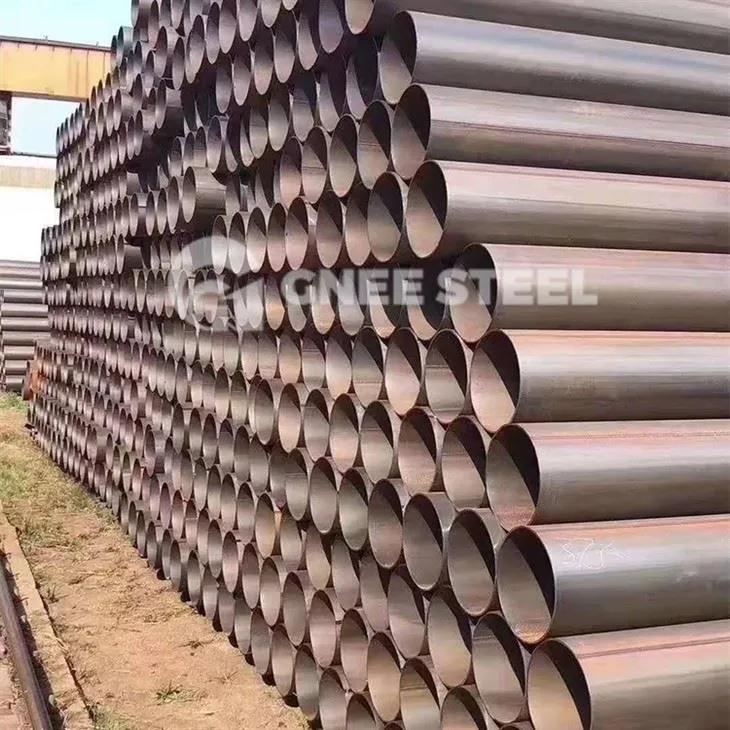

Električne uporne varjene cevi

ERW jeklena cev je vzdolžna varjena jeklena cev, ki jo izdeluje visok - frekvenčni uporni varing. Ko jekleni trak valjamo v cev, se za segrevanje roba cevi v staljeno stanje uporabljata učinek kože in bližini, ki ga ustvari visok - frekvenčni tok, zvar pa nastane z stiskanjem ekstruzije valja. Ta izdelek ima značilnosti majhnega območja, ki je prizadetih toplote, natančnosti in visoke proizvodne učinkovitosti. Hitrost varjenja lahko doseže 20-200 metrov/minuto. Primerno je za izdelavo cevi z zunanjim premerom manj kot 660 mm in debelino stene 6-36 mm. ERW varjene cevi se uporabljajo predvsem na poljih prevoza nafte in plina, podpore zgradb in gradnje urbanih cevovodov.

Proces proizvodnje

Sprejeti je neprekinjeni postopek oblikovanja valov, vključno s 16 procesi, kot so vzdolžno striženje, izravnava trakov in visoko - frekvenčno varjenje. Osnovna oprema vključuje trden - State High - frekvenčni varilec, ki lahko dokonča staljeno ekstruzijsko varjenje, ko se gredica cevi premika z veliko hitrostjo (do 200 metrov/minuto). Naprava za varjenje lahko zagotovi natančnost varjenja velikih cevi premera - in se prilagodi proizvodnji cevi različnih specifikacij s prilagajanjem vodniškega razmika koles.

Tehnične značilnosti

Tanke - stenske jeklene cevi je mogoče variti z minimalno debelino stene 6 mm in med postopkom varjenja ni potreben material za polnjenje
Moč zvara lahko doseže več kot 95% matičnega materiala, širina toplote - pa ne presega 2 mm
Kakovost zvara, opremljena s spletno opremo za zaznavanje napak, je mogoče zaznati v realnem času
V skladu z zahtevami za uporabo lahko izberete notranji postopek čiščenja Burr, preostala višina pa je manjša ali enaka 0,5 mm

Specifikacije

Glavni izdelki zajemajo specifikacije φ219mm - φ630mm, proizvodna zmogljivost pa je najbolj koncentrirana v območju debeline stene 6-22 mm. Izbira materiala vključuje več jeklenih ocen, kot so ogljikovo jeklo (Q235B), jeklo z nizko zlitino (Q345B) in cevovodno jeklo (x70/x80). Dolžina cevi za gradbene konstrukcije je običajno 6-12 metrov, cevi za petrokemikalije pa ustrezajo standardom API 5L.

Prijavna polja

• Polje za prevoz energije: V široko uporabljeno v dolgih - naftnih in plinskih cevovodov, jeklene cevi nad oceno X70 lahko prenesejo visok - transport tlaka. Pri gradnji urbanih plinovodov so izdelki s specifikacijami φ89mm -} φ660mm zavzemajo glavno aplikacijo.
• Gradbeno inženirsko polje: Ko se uporablja kot cev za gonilno cev, lahko enakovredna nosilnost izdelka s premerom 508 mm doseže 2000nkn. V zgradbah jeklene konstrukcije se za sistem za podporo trupu prizorišča uporabljajo kvadratne in pravokotne varjene jeklene cevi (največ 800 × 800 × 40 mm).
• Občinsko inženirsko polje: Epoksi praškast proti - jeklene cevi, prevlečene s korozijo, se uporabljajo pri gradnji omrežij termičnih cevi. Zunanji premer izdelka za akustično odkrivanje cevi zajema 38-56 mm specifikacij in se uporablja za podporo odkrivanju fundacij.

Nadzor kakovosti
Proces proizvodnje je podvržen trojni nadzor kakovosti, vključno s spletnim testiranjem toka vrtincev, ultrazvočnim odkrivanjem napak in testiranjem vodnega tlaka. Po standardnih zahtevah so potrebni natezni testi, udarni testi in splošni testi. Ocenjevanje postopka varjenja zajema tehnične kazalnike, kot je premer cevi ± 1% nadzor ovalnosti in odvečna višina zvara manjša od ali enaka 3 mm.



varilna cev za električno odpornost na zalogi



ERW varjena cev

Električne uporne varjene cevi

ERW jeklene cevi za konstrukcijo

Test:

Kemična analiza, mehanski test, vizualni pregled, preizkus napetosti, preverjanje dimenzij, preskus upogiba, test izravnave, udarni test, test DWT, test NDT, hidrostatični test, trdota ...
